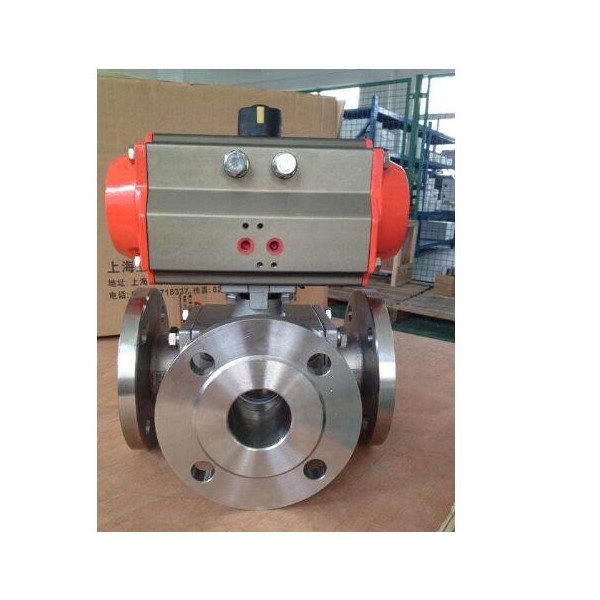

气动三通球阀 内螺纹气动三通球阀
点击图片查看原图
产品： 浏览次数：80气动三通球阀 内螺纹气动三通球阀
品牌： 上海代益阀门
型号： Q614F
规格： 齐全
单价： 188.00元/台
最小起订量： 1 台
供货总量： 80000 台
发货期限： 自买家付款之日起 1 天内发货
有效期至： 长期有效
最后更新： 2021-03-05 16:10
  询价
详细信息

气动内螺纹三通球阀

上海代益阀门专业生产气动内螺纹三通球阀，气动三通球阀，内螺纹气动三通球阀，不锈钢气动内螺纹三通球阀，法兰气动三通球阀，铸钢气动内螺纹三通球阀，Q614F气动内螺纹三通球阀。

气动内螺纹三通球阀Q614F/Q615F

概    述
     气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻功等工业部门。

工作原理
     当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
     □定位器可调节阀门管道流量

气动执行器主要技术参数



气动执行器
型号 QW-TZ精小型系列、AT单作用系列
控制形式 双作用/单作用
作用形式 切断/调节
气源压力 0.4 ～ 0.8 MPa
最大回转角度 90°～92°
回信器 AC220V  AC110V  DC24V
控制信号 电信号：0～0Ma  4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源 洁净、干燥压缩空气
工作温度 -20℃ ～ +90℃

阀体主要零件材料
零件名称
阀体
球芯
阀座
阀杆
填料
Q611F-16
Q611F-25
304
0Cr18Ni9
增强聚四氟乙烯
0Cr18Ni9
增强聚四氟乙烯
316
0Cr17Ni12Mo2
增强聚四氟乙烯
0Cr17Ni12Mo2
增强聚四氟乙烯

主要性能规范
型 号
公称压力
 PN（MPa）
试验压力Ps（MPa）
工作温度
（℃）
适用介质
壳体
密封
Q611F-16P（R）
1.6
2.4
1.76

-20～150

水、蒸汽、油品、酸类
Q611F-25P（R）
2.5
3.75
2.75
Q611F-40P（R）
4.0
6.0
4.4

气动执行器主要部件材料
零件名称
缸体
端盖
活塞
轴
O型圈
螺栓
QW-TZ
AT
铝合金型材
硬质阳极氧化
压铸铝合金
环氧树脂喷涂
压铸铝
钢
镀镍磷合金
NBR
SUS304

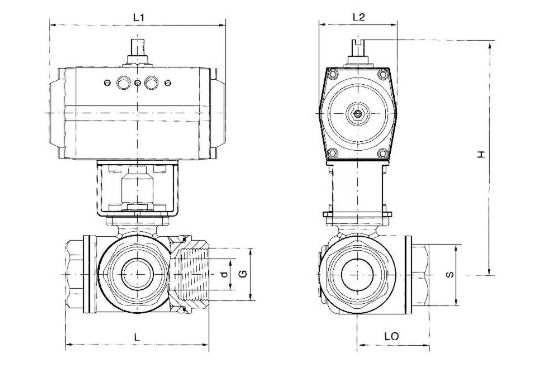

主要外型连接尺寸Q61（4、5）F
公称
通径
DN(mm)
外型尺寸
16~6.4Mpa
G
L
LO
H
L1
L2
S
d
15
1/2″
68
34
130
140
62
26
10
20
3/4″
78
39
135
140
62
32
15
25
1″
86
43
139
140
62
38
20
32
1-1/4″
111
55.5
158
164
75
49
25
40
1-1/2″
126
63
165
164
75
56
32
50
2″
143
71.5
202
190
91
78
38

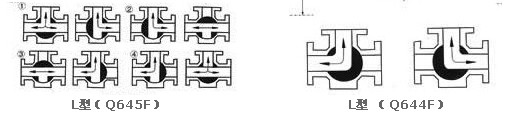

三通球阀介质流向原理

三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
